Laboratorio Nº2: “Rectificador de media onda y de onda completa”

Docentes: Marinelli, Marcelo.
Santos, Gustavo.

Integrantes: NN, Fernando

Juskoski, Natalia.
Wisner, Diego.

2011

Objetivos: -Analizar cualitativamente con el uso del osciloscopio la forma de onda de entrada y de salida de un circuito rectificador.
-Determinar los valores de cada una de las tensiones.
-Analizar la corriente de carga y descarga de un capacitor.

Introducción teórica:

En electrónica, un rectificador es un elemento o circuito que permite convertir un señal eléctrica alterna en una continua.
El rectificador de media onda es un circuito empleado para eliminar la parte negativa o positiva de una señal de una coriiente alterna de entrada (Vi) convirtiéndola en corriente directa de salida (Vo).
Un rectificador de onda completa es un circuito empleado para convertir una señal de corriente alterna de entrada (Vi) en corriente contínua de salida (Vo) pulsante. A diferencia del rectificador de media onda, en este caso, la parte negativa de la señal se convierte en positiva o bien la parte positiva de la señal se convertirá en negativa, según se necesite una señal negativa o positiva de corriente continua.

Materiales: Osciloscopio, resistencias, capacitor, diodo, fuente, diodo Led y amperímetro.

Procedimiento:

Inicialmente construimos el circuito de la figura 1, el cual que estaba compuesto por un diodo de 1N4007, una resistencia de 10000 Ω y un capacitor de 1001 µF. En una segunda instancia analizamos el mismo circuito solamente cambiando el capacitor de 1001 µF por uno de 1 µF.

Figura 1

Luego a nuestro circuito le agregamos un Diodo Led (rojo) D1 en paralelo con la resistencia y con los dos capacitores analizados, obteniendo así el circuito de la figura 2.
las mediciones que se hicieron fueron: tensión de pico (V_P), tensión de continua (V_CC), tensión promedio (V_promedio) y Riple. Los datos obtenidos se encuentran en la tabla 1 y acontinuacion de la misma las respectivas imágenes obtenidas con el osciloscopio.

Figura 2

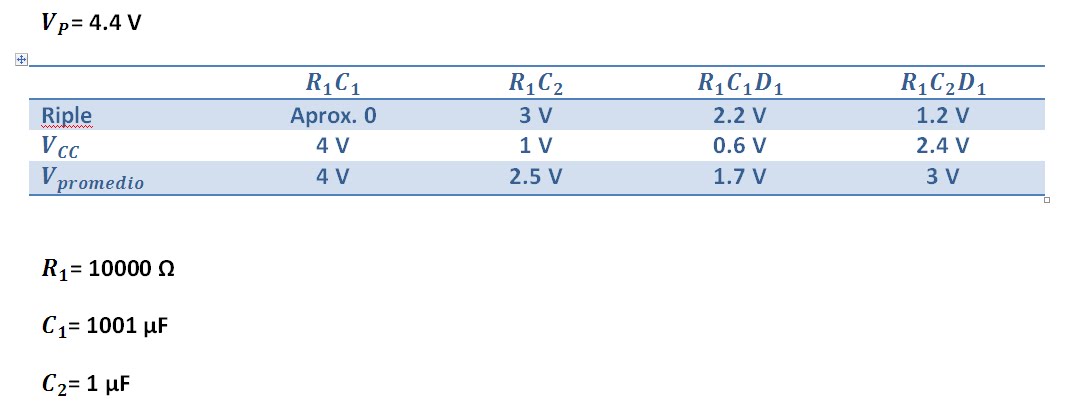

Tabla 1

Imagen de R1.C 1

Imagen R1 C2

Imagen R1 C1 D1

Imagen R1 C2 D1

Conclusión:

en la imagen R1C1 pudimos observar que el riple es próximo a cero, esto quiere decir que el circuito retificado tiene un riple muy bajo en comparación con la imágen R1C2. Además, podemos decir que la imagen R1C2 es notorio porque el capacitor de 100 uf fue reemplazado por uno de 1uf, lo cual verifica que al aumentar la capacitancia del capacitor se logra una salida de corriente continua.

2011

curva caracteristica del diodo

Universidad Nacional de Misiones

Facultad de Ciencias Exactas Químicas y Naturales

Profesorado de Física

Cátedra: Electrónica

Profesor: Marinelli, Marcelo Julio

Alumnos: Muller, Patricia.

Prandi, Federico.

Retamar, Josue.

Ripula, Andrea N.

Zayas, Lorena B.

Año: 2010

Laboratorio: “Curva Característica del Diodo”

Objetivos:

• Medir tensión directa identificar cátodo y ánodo.

Materiales:

• Fuente de corriente continua regulable.
• 1 resistencia.
• Tester.
• Diodo 1N 4007.

Procedimiento:

Identificar la polaridad del diodo con el tester, ubicándolo en paralelo, como se muestra en la figura 1. Se detecta el sentido correcto del diodo si el tester indica una diferencia de tensión

Figura 1

No se detecta corriente para tensiones menores a 537 mV, luego de la cual la corriente comienza a aumentar rápidamente con pequeños aumentos en la tensión, como se aprecia en la tabla 1 confeccionada con los datos experimentales:

Vd (V)	Id (mA)
0,5	0,3
0,55	0,7
0,57	1
0,58	1,4
0,6	1,9
0,62	3
0,63	4
0,68	12,8
0,70	18,8
0,71	23

Tabla 1

Se volcaron estos datos en una gráfica de ejes cartesianos y se obtuvo la siguiente curva:

Figura 2

Conclusión:

Se confirma entonces que para tensiones mayores que la tensión directa del diodo (0,7 V) la corriente aumenta rápidamente, comprobando con las especificaciones del fabricante para el diodo 1N 4007.

Rectificador de media onda y onda completa

Universidad Nacional de Misiones

Facultad de Ciencias Exactas Químicas y Naturales

Profesorado de Física

Cátedra: Electrónica

Profesor: Marinelli, Marcelo Julio

Alumnos: Muller, Patricia.

Prandi, Federico.

Retamar, Josue.

Ripula, Andrea N.

Zayas, Lorena B.

Año: 2010

Laboratorio: “Rectificador de media onda y de onda completa”

Objetivos:

• Analizar el funcionamiento de un rectificador de media onda y de onda completa utilizando diodos.
• Comparar las formas de onda a la entrada y salida del circuito rectificador.
• Analizar la señal de salida del rectificador de media onda para capacitores de diversos valores de capacitancia.

· Reconocer la forma de la tensión resultante de un rectificador de onda completa alimentado con una señal senoidal.

• Comprender el efecto producido por un capacitor de filtro sobre la forma de onda rectificada.

Materiales:

• Fuente de corriente alterna regulable.
• 1 resistencia de 100 Ω
• Capacitores de diferentes capacitancias.
• Diodo.
• Osciloscopio de rayos catódicos.

Rectificador de Media Onda

Procedimiento:

Se realiza un circuito como el de la Figura 1, con una tensión de entrada de V = 1,5 V de corriente alterna y una resistencia de carga de 100 Ω

Figura 1

Los dos canales del osciloscopio mostraron la señal de entrada (senoidal completa) y la señal de salida (senoidal rectificada media onda)

Figura 1

Podemos apreciar entonces que existe conducción en el circuito durante la primera mitad del período de la onda de entrada, y no hay conducción durante la segunda mitad, es decir en el intervalo, y por lo tanto la tensión es cero en ese intervalo. También se puede apreciar un corrimiento en la señal de salida debido a la caída de tensión en el diodo V_d = 0,7 V.

Repetimos luego la misma experiencia pero esta vez con una tensión de entrada de V = 12 V (ver figura 3), y aquí ya no es tan apreciable el corrimiento debido a V_d = 0,7 V.

Figura 3

Repetimos luego la experiencia con una tensión de entrada de V = 1,5 V, pero con un capacitor de 10µF, luego con un capacitor electrolítico 100µF (figura 4 ), y finalmente con uno de 5000µF (figura 5), con lo cual la señal de salida se rectificó casi totalmente (figura 6).

Figura 4

Figura 5

Figura 6

Rectificador de onda completa

Se realiza ahora un circuito como el de la Figura 7, con una tensión de entrada de corriente alterna y una resistencia de carga de 100 Ω y un capacitor de 5000 µF.

Figura 7

Los dos canales del osciloscopio mostraron la señal de entrada (senoidal completa) y la señal de salida (senoidal rectificada) como se aprecia en la figura 8.

Figura 8

Conclusion:

Se comprueba para el rectificador de media onda, que la mitad de la señal de entrada se rectifica mediante el circuito construido.

Se confirma también que para tensiones de entrada mucho mayores a la tensión directa del diodo (0,7 V) el corrimiento se hace cada vez menos notorio. También se verifica que al aumentar la capacitancia del capacitor, se logra una salida de corriente continua.

Se comprueba que para el rectificador de onda completa la señal de entrada se rectifica totalmente mediante el circuito construido; se logra así una salida de corriente continua en base a una entrada de corriente alterna.
